DIN EN ISO 6410-3 E:2021-01

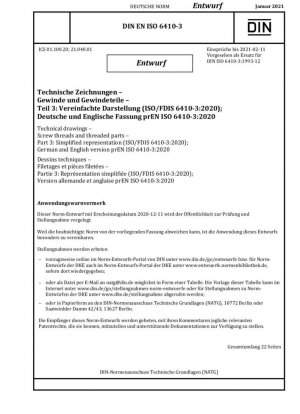

Dibujo Técnico de Roscas y Piezas Roscadas Parte 3: Representación Simplificada (Borrador)

Estándar No.

DIN EN ISO 6410-3 E:2021-01

Fecha de publicación

2021

Organización

German Institute for Standardization

Estado

ser reemplazado

Remplazado por

DIN EN ISO 6410-3:2021-12

Ultima versión

DIN EN ISO 6410-3:2021-12

Alcance

Este documento especifica las reglas para la representación simplificada de piezas roscadas, excluyendo insertos roscados (cubiertos por la norma ISO 6410-2). Este método de representación es adecuado cuando no es necesario mostrar la forma exacta y los detalles de las piezas (véase ISO 6410-1), por ejemplo en dibujos de conjunto.

DIN EN ISO 6410-3 E:2021-01 Documento de referencia

• ISO 129-1 Documentación técnica del producto (DPT) — Presentación de dimensiones y tolerancias — Parte 1: Principios generales — Enmienda 1
• ISO 225 Elementos de fijación - Pernos, tornillos, espárragos y tuercas - Símbolos y descripciones de dimensiones
• ISO 6410-1:1993 Dibujos tecnicos; roscas de tornillos y piezas roscadas; parte 1: convenciones generales

DIN EN ISO 6410-3 E:2021-01 Historia

• 2021 DIN EN ISO 6410-3:2021-12 Dibujos técnicos - Roscas de tornillos y piezas roscadas - Parte 3: Representación simplificada (ISO 6410-3:2021); Versión alemana EN ISO 6410-3:2021
• 2021 DIN EN ISO 6410-3:2021-01 Proyecto de documento - Dibujos técnicos - Roscas de tornillos y piezas roscadas - Parte 3: Representación simplificada (ISO/FDIS 6410-3:2020); Versión en alemán e inglés prEN ISO 6410-3:2020
• 1970 DIN EN ISO 6410-3:1970
