HB 6637.1-2006

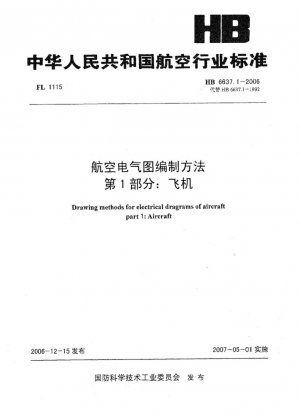

Métodos de dibujo para dragrams eléctricos de aeronaves parte 1: Aeronaves (Versión en inglés)
- Estándar No.
- HB 6637.1-2006
- Idiomas
- Chino, Disponible en inglés
- Fecha de publicación
- 2006
- Organización
- Professional Standard - Aviation
- Ultima versión
- HB 6637.1-2006
- Reemplazar
- HB 6637.1-1992
- Alcance
- Esta parte especifica el método de preparación de diagramas eléctricos de aeronaves. Esta sección se aplica a la preparación de diagramas de bloques eléctricos, diagramas de circuitos, diagramas de cableado, diagramas de mazos de cables y diagramas de tendido de mazos de cables de aeronaves.
HB 6637.1-2006 Documento de referencia
- GB/T 14689-1993 Dibujos técnicos. Tamaño y disposición de las hojas de dibujo.
- GB/T 4728.1 Símbolos gráficos para esquemas eléctricos.Parte 1:Información general*， 2018-07-13 Actualizar
- GB/T 4728.10 Símbolos gráficos para diagramas eléctricos. Parte 10: Telecomunicaciones: Transmisión.*， 2022-10-14 Actualizar
- GB/T 4728.10-1999 Símbolos gráficos para diagramas. Parte 10: Telecomunicaciones: Transmisión
- GB/T 4728.11 Símbolos gráficos para diagramas eléctricos. Parte 11: arquitectónico y topográfico.*， 2022-10-14 Actualizar
- GB/T 4728.12 Símbolos gráficos para diagramas eléctricos. Parte 12: Elementos lógicos binarios.*， 2022-10-14 Actualizar
- GB/T 4728.13 Símbolos gráficos para diagramas eléctricos. Parte 13: Elementos analógicos.*， 2022-10-14 Actualizar
- GB/T 4728.2 Símbolos gráficos para diagramas eléctricos. Parte 2: Elementos simbólicos, símbolos calificativos y otros símbolos de aplicación general.*， 2018-07-13 Actualizar
- GB/T 4728.3 Símbolos gráficos para diagramas eléctricos. Parte 3: Conductores y dispositivos de conexión.*， 2018-07-13 Actualizar
- GB/T 4728.3-1998 Símbolos gráficos para diagramas. Parte 3 Conductores y dispositivos de conexión.
- GB/T 4728.4 Símbolos gráficos para diagramas eléctricos. Parte 4: Componentes pasivos básicos.*， 2018-07-13 Actualizar
- GB/T 4728.5 Símbolos gráficos para diagramas eléctricos. Parte 5: Semiconductores y tubos de electrones.*， 2018-07-13 Actualizar
- GB/T 4728.6 Símbolos gráficos para diagramas eléctricos. Parte 6: Producción y conversión de energía eléctrica.*， 2022-10-14 Actualizar
- GB/T 4728.7 Símbolos gráficos para diagramas eléctricos. Parte 7: Aparatos de conmutación, control y dispositivos de protección.*， 2022-10-14 Actualizar
- GB/T 4728.8 Símbolos gráficos para diagramas eléctricos. Parte 8: Instrumentos de medida, lámparas y dispositivos de señalización.*， 2022-10-14 Actualizar
- GB/T 4728.9 Símbolos gráficos para diagramas eléctricos. Parte 9: Telecomunicaciones: equipos de conmutación y periféricos.*， 2022-10-14 Actualizar
- GB/T 5094.1 Sistemas, instalaciones y equipos industriales y productos industriales. Principios estructurantes y denominaciones de referencia. Parte 1: Reglas básicas.*， 2018-07-13 Actualizar
- GB/T 5094.2 Sistemas, instalaciones y equipos industriales y productos industriales. Principios estructurantes y denominaciones de referencia. Parte 2: Clasificación de objetos y códigos por clases.*， 2018-07-13 Actualizar
- GB/T 5094.3 Sistemas, instalaciones y equipos industriales y productos industriales-Principios estructurantes y denominaciones de referencia-Parte 3:Directrices de aplicación
- GB/T 5094.4 Sistemas, instalaciones y equipos industriales y productos industriales-Principios estructurantes y denominaciones de referencia-Parte 4: Discusión de conceptos
- GB/T 6988.1-1997 Elaboración de documentos utilizados en electrotecnología. Parte 1: Requisitos generales
- GB/T 6988.2-1997 Elaboración de documentos utilizados en electrotecnología. Parte 2: diagramas orientados a funciones
- GB/T 6988.3-1997 Elaboración de documentos utilizados en electrotecnología. Parte 3: Diagramas de conexión, tablas y listas.
- GJB 1014.1-1990 Requisitos generales para el cableado de aeronaves.
- GJB 1014.2-1990 Requisitos generales para la selección e identificación del cableado de aeronaves.
- GJB 1014.3-1990 Requisitos generales para la instalación y protección del cableado de aeronaves.
- GJB 1014.4-1990 Requisitos generales para conexiones de cableado de aeronaves.
- HB 6093 Aeronaves,Símbolos gráficos para diagramas eléctricos.
- HB 6386-1990 Código de función del circuito de aeronave y color del cable.
- HB 6636 Designaciones de referencia de sistemas eléctricos y equipos de aeronaves.
- HB 7729-2003 Gestión de documentos CAD para productos de aviación.
HB 6637.1-2006 Historia
- 2006 HB 6637.1-2006 Métodos de dibujo para dragrams eléctricos de aeronaves parte 1: Aeronaves
- 1993 HB 6637.1-1992 Método de compilación de diagramas eléctricos aeronáuticos para aeronaves
