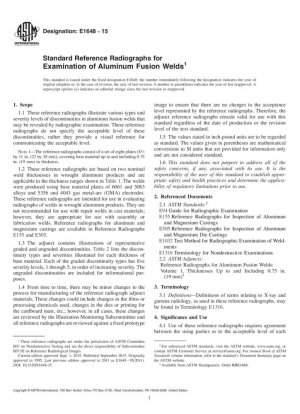

ASTM E1648-15
Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio

Estándar No.

ASTM E1648-15

Fecha de publicación

2015

Organización

American Society for Testing and Materials (ASTM)

Estado

ser reemplazado

Remplazado por

ASTM E1648-20

Ultima versión

ASTM E1648-20

Alcance

4.1 El uso de estas radiografías de referencia requiere un acuerdo entre las partes usuarias en cuanto al nivel aceptable de cada tipo de discontinuidad. Se proporcionan ilustraciones para soldaduras en 0,125 pulgadas. (3,2 mm) de espesor y 0,50 pulg. (12,7 mm) de espesor. Estas ilustraciones pretenden ser representativas de espesores de material base de hasta 0,75 pulgadas (19 mm). El uso de estas radiografías de referencia no pretende limitarse al nivel de energía específico o a los límites absolutos de espesor que se ilustran. Estas radiografías de referencia podrán utilizarse, cuando no exista otro documento aplicable, para otros niveles de energía o espesores, o ambos, para los cuales se haya llegado a un acuerdo entre el comprador y el fabricante. Se deben utilizar radiografías de referencia estándar de acuerdo con las especificaciones contractuales.

1.1 Estas radiografías de referencia ilustran varios tipos y niveles de gravedad de discontinuidades en soldaduras de fusión de aluminio que pueden revelarse mediante un examen radiográfico. Estas radiografías de referencia no especifican el nivel aceptable de estas discontinuidades, sino que proporcionan una referencia visual para comunicar el nivel aceptable. Nota 1: Las radiografías de referencia constan de un conjunto de ocho placas (81/2 por 11 pulgadas (22 por 28 cm)), que cubren el material base hasta 0,75 pulgadas inclusive. (19 mm) de espesor.

1.2 Estas radiografías de referencia se basan en dos espesores de soldadura nominales en productos de aluminio forjado y son aplicables a los rangos de espesor que se muestran en la Tabla 1. Las soldaduras se produjeron utilizando placas de material base de aleaciones 6061 y 5083 y 5356 y 4043. Electrodos de arco metálico con gas (GMA). Estas radiografías de referencia están diseñadas para usarse en la evaluación de radiografías de soldaduras en productos de aluminio forjado. No se recomienda su uso con soldaduras de reparación en materiales fundidos; sin embargo, son apropiados para su uso con soldaduras de ensamblaje o fabricación. Las radiografías de referencia para piezas fundidas de aluminio y magnesio están disponibles en Radiografías de referencia E155 y E505.

1.3 El complemento contiene ilustraciones de discontinuidades representativas graduadas y no graduadas. La Tabla 2 enumera los tipos de discontinuidad y las severidades ilustradas para cada espesor del material base. Cada uno de los tipos de discontinuidad graduados tiene cinco niveles de gravedad, del 1 al 5, en orden de gravedad creciente. Las discontinuidades sin clasificar se incluyen con fines informativos.

1.4 De vez en cuando, puede haber cambios menores en el proceso de fabricación de los materiales complementarios para radiografías de referencia. Estos cambios podrían incluir cambios en las películas o productos químicos de procesamiento utilizados, cambios en los troqueles o la impresión de las esteras de cartón, etc.; sin embargo, en todos los casos, estos cambios son revisados por el Subcomité de Monitoreo de Ilustraciones y todas las radiografías de referencia se revisan con una imagen de prototipo fija para garantizar que no haya cambios en el nivel de aceptación representado por las radiografías de referencia. Por lo tanto, las radiografías de referencia adjuntas siguen siendo válidas para su uso con esta norma independientemente de la fecha de producción o el nivel de revisión del texto estándar.

ASTM E1648-15 Documento de referencia

• ASTM E1032 Método de prueba estándar para el examen radiográfico de piezas soldadas
• ASTM E1316 Terminología estándar para exámenes no destructivos
• ASTM E155 Radiografías de referencia estándar para la inspección de piezas fundidas de aluminio y magnesio
• ASTM E505 Radiografías de referencia estándar para la inspección de piezas fundidas a presión de aluminio y magnesio
• ASTM E94 Guía estándar para el examen radiográfico

ASTM E1648-15 Historia

• 2020 ASTM E1648-20 Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio
• 2015 ASTM E1648-15 Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio
• 1995 ASTM E1648-95(2011) Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio
• 1995 ASTM E1648-95(2006) Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio
• 1995 ASTM E1648-95(2001) Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio
• 2001 ASTM E1648-95 Radiografías de referencia estándar para el examen de soldaduras por fusión de aluminio
