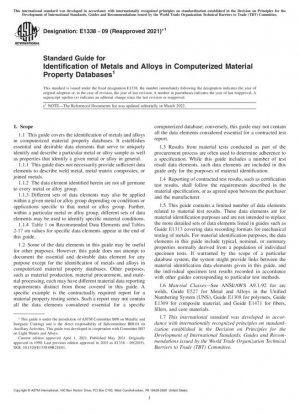

ASTM E1338-09(2021)e1
Guía estándar para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales

Estándar No.

ASTM E1338-09(2021)e1

Fecha de publicación

2021

Organización

American Society for Testing and Materials (ASTM)

Ultima versión

ASTM E1338-09(2021)e1

Alcance

1.1 Esta guía cubre la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales. Establece elementos de datos esenciales y deseables que sirven para identificar y describir de forma única una muestra de metal o aleación en particular, así como propiedades que identifican un metal o aleación determinado en general.

1.1.1 Esta guía no necesariamente proporciona elementos de datos suficientes para describir el metal de soldadura, los compuestos de matriz metálica o los metales unidos.

1.1.2 Los elementos de datos identificados en este documento no están relacionados con todos los grupos de metales o aleaciones.

1.1.3 También se pueden aplicar diferentes conjuntos de elementos de datos dentro de un grupo de metales o aleaciones determinado dependiendo de las condiciones o aplicaciones específicas de ese grupo de metales o aleaciones. Además, dentro de un grupo particular de metales o aleaciones, se pueden usar diferentes conjuntos de elementos de datos para identificar condiciones materiales específicas.

1.1.4 La Tabla 1 sobre elementos de datos recomendados y las Tablas 2-17 sobre valores para elementos de datos específicos aparecen al final de esta guía.

1.2 Algunos de los elementos de datos de esta guía pueden ser útiles para otros fines. Sin embargo, esta guía no intenta documentar el elemento de datos esencial y deseable para ningún propósito excepto para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales. Otros fines, como la producción de materiales, la adquisición de materiales y el procesamiento de materiales, pueden tener requisitos de presentación de informes de datos de materiales distintos de los cubiertos en esta guía. Un ejemplo específico es el informe requerido por contrato para una serie de pruebas de propiedades de materiales. Es posible que dicho informe no contenga todos los elementos de datos que se consideran esenciales para una base de datos informatizada específica; por el contrario, es posible que esta guía no contenga todos los elementos de datos que se consideran esenciales para un informe de prueba contratado.

1.3 Los resultados de las pruebas de materiales realizadas como parte del proceso de adquisición a menudo se utilizan para determinar el cumplimiento de una especificación. Si bien esta guía incluye una serie de elementos de datos de resultados de pruebas, dichos elementos de datos se incluyen en esta guía únicamente con fines de identificación de materiales.

1.4 Los informes de los resultados de las pruebas contratadas, como los resultados de las pruebas de certificación, deberán seguir los requisitos descritos en la especificación del material, o según lo acordado entre el comprador y el fabricante.

1.5 Esta guía contiene un número limitado de elementos de datos relacionados con los resultados de las pruebas de materiales. Estos elementos de datos tienen fines de identificación de materiales y no pretenden reemplazar los conjuntos más detallados de elementos de datos enumerados en guías como la Guía E1313 que cubre formatos de registro de datos para pruebas mecánicas de metales. Para fines de identificación de materiales, los elementos de datos de esta guía incluyen propiedades típicas, nominales o resumidas normalmente derivadas de una población de pruebas de muestras individuales. Si lo justifica el alcance de un sistema de base de datos en particular, el sistema podría proporcionar vínculos entre los elementos de datos de identificación de materiales proporcionados en esta guía y los resultados de las pruebas de muestras individuales registrados de acuerdo con otras guías correspondientes a métodos de prueba particulares.

1.6 Clases de materiales: consulte ANSI/AWS A9.1-92 para soldaduras por arco, Guía E527 para metales y aleaciones en el Sistema de numeración unificado (UNS), Guía E1308 para polímeros, Guía E1309 para materiales compuestos y Guía E1471 para fibras y rellenos. y materiales centrales.

1.7 Esta norma internacional fue desarrollada de acuerdo con los principios internacionalmente reconocidos sobre estandarización establecidos en la Decisión sobre Principios para el Desarrollo de Normas, Guías y Recomendaciones Internacionales emitida por el Comité de Obstáculos Técnicos al Comercio (OTC) de la Organización Mundial del Comercio. 1 Esta guía está bajo la jurisdicción del Comité B08 de ASTM sobre Recubrimientos metálicos e inorgánicos y es responsabilidad directa del Subcomité B08.01 sobre Actividades auxiliares. Esta guía fue desarrollada en cooperación con el Comité B07 sobre Metales Ligeros y Aleaciones. Edición actual aprobada el 1 de abril de 2021. Publicado en mayo de 2021. Aprobado originalmente en 1990. Última edición anterior aprobada en 2015 como E1338 – 09(2015). DOI: 10.1520/E1338-09R21E01. Copyright © ASTM International, 100 Barr Harbor Drive, PO Box C700, West Conshohocken, PA 19428-2959. Estados Unidos Esta norma internacional fue desarrollada de acuerdo con los principios internacionalmente reconocidos sobre estandarización establecidos en la Decisión sobre Principios para el Desarrollo de Normas, Guías y Recomendaciones Internacionales emitida por el Comité de Obstáculos Técnicos al Comercio (OTC) de la Organización Mundial del Comercio. 1 TABLA 1 Elementos de datos recomendados para la identificación de metales y aleaciones Número A Elemento de datos Nombre descriptivo Tipo de datos Conjunto de categorías, conjunto de valores o unidades Identificadores primarios 1 Clase de material Cadena de metal 2 Nombre de familia Cadena Categoría establecida en la Tabla 2 3 Subclase de familia Cadena Conjunto de valores en la Tabla 3 4B Nombre comúnC Cadena 5 Grupo de aplicaciónC Cadena 6 Grupo de productosC Cadena Especificación de materialC 7B Número UNS Cadena Conjunto de categorías definido en la práctica E527 8B Organización de la especificación Cadena 9B Número de especificación Cadena 10B Versión de la especificación Cadena 11B Palabra clave de designaciónC Categoría de cadena establecida en la Tabla 4 12B Designación valorC Requisitos de composición de la cuerdaC 13 Símbolo del elemento Cadena Símbolo(s) IUPAC 14 Tipo de fracción Masa, volumen o mol de la cuerda 15 Unidades de composición % de la cuerda o ppm 16 Composición mínima especificada Real 17 Composición máxima especificada Real Requisitos de propiedades mecánicas Requisitos de prueba de tracciónC 18 Orientación de la tracción espécimen para certificación Valor de cuerda establecido en la Tabla 5 19 Ubicación del espécimen de tracción para certificación Valores de cuerda establecidos en la Tabla 6 20 Temperatura de prueba de tracción para certificación Real °C (°F) 21 Resistencia máxima a la tracción mínima MPa real (ksi) 22 Resistencia máxima a la tracción MPa real (ksi) 23 Límite elástico mínimo MPa real (ksi) 24 Límite elástico máximo MPa real (ksi) 25 Método de determinación del límite elástico Categoría de cuerda establecida en la Tabla 7 26 Compensación o extensión del límite elástico % real 27 Alargamiento mínimo % real 28 Alargamiento máximo Real % 29 Longitud de calibre original Real mm (pulg.) 30 Reducción mínima de área Real % 31 Máxima reducción de área Real % Dureza RequisitosC 32 Ubicación de la medición de dureza para certificación Cadena Valor establecido en la Tabla 6 33 Dureza mínima Real 34 Dureza máxima Real 35 Escala de dureza Categoría de cuerda establecida en la Tabla 8 Requisitos de energía de impacto Charpy para fractura C 36 Ubicación de la muestra Charpy para certificación Valor de cuerda establecida en la Tabla 6 37 Temperatura de la prueba Charpy para certificación Real °C (°F) 38 Energía mínima de impacto Charpy J real (pies) -lbf) 39 Energía máxima de impacto Charpy J real (ft-lbf) Productor de material primario 40 Productor original Cadena 41 País de origen Cadena 42 Instalación del productor Cadena 43 Fecha de producción Fecha 44 Tipo de proceso primario Cadena 45 Práctica de fusión Cadena Valor establecido en la Tabla 9 46 Cadena de práctica de fundición Valor establecido en la Tabla 10 47B Número de calor Cadena Material ProcesamientoC 48 Nombre del procesador Cadena 49 País del procesador Cadena ver ISO 3166 50 Nombre de la instalación del procesador Cadena 51 Fecha de producción asignada al procesador Fecha 52B Tipo de proceso Cadena 53 Número de lote del proceso Cadena Tratamiento térmicoC 54 Paso térmico tipo Cadena 55 Tiempo del paso térmico Real h 56 Temperatura del paso térmico Real °C (°F) 57 Entorno de calefacción Cadena Valores establecidos en la Tabla 11 58 Velocidad de calentamiento Real °C/h (°F/h) 59 Entorno de refrigeración Cadena Valor establecido en Tabla 12 60 Velocidad de enfriamiento °C/h real (°F/h) Detalle del producto 61 Método de formación del producto Cadena Valor establecido en la Tabla 13 62 Identificador del producto Cadena 63 Forma del producto Cadena Valor establecido en la Tabla 14 E1338 − 09 (2021)´1 2 2. Documentos referenciados

ASTM E1338-09(2021)e1 Documento de referencia

• ASTM E1308 Guía para la identificación de polímeros (aplicación a bases de datos computarizadas de propiedades de materiales)
• ASTM E1309 Guía estándar para la identificación de materiales compuestos de matriz polimérica reforzados con fibra en bases de datos*， 2025-04-18 Actualizar
• ASTM E1313 Directrices recomendadas para el formato de registro de datos
• ASTM E1443 Terminología estándar relacionada con la creación y el acceso a bases de datos de materiales y productos químicos
• ASTM E1471 Guía estándar para la identificación de fibras, rellenos y materiales centrales en bases de datos computarizadas de propiedades de materiales
• ASTM E527 Práctica estándar para numerar metales y aleaciones (UNS)
• ASTM E616 Terminología estándar relacionada con las pruebas de fractura
• ASTM E8/E8M Métodos de prueba estándar para pruebas de tensión de materiales metálicos*， 2024-01-01 Actualizar
• IEEE/ASTM SI 10 Estándar nacional americano para la práctica métrica

ASTM E1338-09(2021)e1 Historia

• 2021 ASTM E1338-09(2021)e1 Guía estándar para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales
• 2021 ASTM E1338-09(2021) Guía estándar para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales
• 2009 ASTM E1338-09(2015) Guía estándar para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales
• 2009 ASTM E1338-09 Guía para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales
• 1997 ASTM E1338-97(2003) Guía para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales
• 1997 ASTM E1338-97 Guía estándar para la identificación de metales y aleaciones en bases de datos computarizadas de propiedades de materiales
