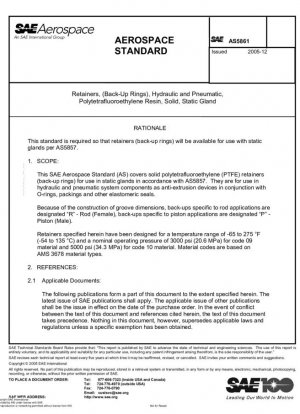

SAE AS5861-2005
Retenedores (anillos de respaldo), hidráulicos y neumáticos, resina de politetrafluoroetileno, sólido, casquillo estático FSC 5330

Estándar No.

SAE AS5861-2005

Fecha de publicación

2005

Organización

Society of Automotive Engineers (SAE)

Estado

Retirar

Remplazado por

SAE AS5861A-2015

Ultima versión

SAE AS5861C-2023

Alcance

Esta norma aeroespacial (AS) SAE cubre retenedores sólidos de politetrafluoroetileno (PTFE) (anillos de respaldo) para uso en prensaestopas estáticos de acuerdo con AS5857. Se utilizan en componentes de sistemas hidráulicos y neumáticos como dispositivos antiextrusión junto con juntas tóricas, empaquetaduras y otros sellos elastoméricos. Debido a la construcción de las dimensiones de las ranuras, los respaldos específicos para aplicaciones de vástago se denominan R - Vástago (hembra), los respaldos específicos para aplicaciones de pistón se designan P - Pistón (macho). Los retenedores aquí especificados han sido diseñados para un rango de temperatura de -65 a 275 F (-54 a 135 C) y una presión de funcionamiento nominal de 3000 psi (20,6 MPa) para material código 09 y 5000 psi (34,3 MPa) para material código 10. . Los códigos de materiales se basan en los tipos de materiales AMS 3678.

SAE AS5861-2005 Documento de referencia

• SAE AMS3678/10-2004 Molduras o extrusiones de politetrafluoroetileno (PTFE) virgen tipo 10 con 15% de fibra de carbono
• SAE AMS3678/9-2004 Molduras de politetrafluoroetileno (PTFE) virgen tipo 9 con pigmento para anillos de respaldo AS4716
• SAE AS5857-2005 Diseño de casquillos, juntas tóricas y otros sellos elastoméricos, aplicaciones estáticas
• SAE AS5860 Retenedores (anillos de respaldo), hidráulicos y neumáticos, resina de politetrafluoroetileno, de una sola vuelta, prensaestopas estático

SAE AS5861-2005 Historia

• 2023 SAE AS5861C-2023 Retenedores (anillos de respaldo), hidráulicos y neumáticos, resina de politetrafluoroetileno, sólidos, sin cortar, para uso en prensaestopas estáticos según AS5857
• 2020 SAE AS5861B-2020 Retenedores (anillos de respaldo), hidráulicos y neumáticos, resina de politetrafluoroetileno, sólidos, sin cortar, para uso en prensaestopas estáticos según AS5857
• 2015 SAE AS5861A-2015 Retenedores@ (Anillos de respaldo)@ Hidráulicos y neumáticos@ Resina de politetrafluoroetileno@ Sólido@ Prensaestopas estático
• 2005 SAE AS5861-2005 Retenedores (anillos de respaldo), hidráulicos y neumáticos, resina de politetrafluoroetileno, sólido, casquillo estático FSC 5330
