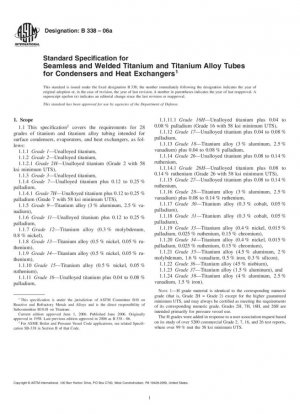

ASTM B338-06a
Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor

Estándar No.

ASTM B338-06a

Fecha de publicación

2006

Organización

American Society for Testing and Materials (ASTM)

Estado

ser reemplazado

Remplazado por

ASTM B338-08

Ultima versión

ASTM B338-17(2021)

Alcance

1.1 Esta especificación cubre los requisitos para 28 grados de titanio y tubos de aleación de titanio destinados a condensadores de superficie, evaporadores e intercambiadores de calor, de la siguiente manera: 1.

1.1 Titanio sin alear de grado 1, 1.

1.2 Titanio sin alear de grado 2, Titanio sin alear de grado 2 (Grado 2 con 58 ksi UTS mínimo), 1.

1.3 Titanio sin alear de grado 3, 1.

1.4 Titanio sin alear de grado 7 más 0,12 a 0,25 % de paladio, Titanio sin alear de grado 7H más 0,12 a 0,25 % de paladio (Grado 7 con UTS mínimo de 58 ksi), 1.1 .5 Aleación de titanio de grado 9 (3 % aluminio, 2,5 % vanadio), 1.

1.6 Titanio sin alear de grado 11 más 0,12 a 0,25 % de paladio, 1.

1.7 Aleación de titanio de grado 12 (0,3 % molibdeno, 0,8 % níquel), 1.

1.8 Aleación de titanio de grado 13 (0,5 % níquel, 0,05 % rutenio),1.

1.9 Aleación de titanio de grado 14 (0,5 % níquel, 0,05 % rutenio),1.

1.10 Aleación de titanio de grado 15 (0,5 % níquel, 0,05 % rutenio),1.1. 11 Titanio sin alear de grado 16 más 0,04 a 0,08 % de paladio, Titanio sin alear de grado 16 más 0,04 a 0,08 % de paladio (Grado 16 con UTS mínimo de 58 ksi), 1.

1.12 Titanio sin alear de grado 17 más 0,04 a 0,08 % de paladio, 1.

1.13 Titanio de grado 18 aleación (3 % aluminio, 2,5 % vanadio) más 0,04 a 0,08 % paladio, 1.

1.14 Titanio sin alear de grado 26 más 0,08 a 0,14 % de rutenio, Titanio aleado de grado 26 HU más 0,08 a 0,14 % de rutenio (Grado 26 con UTS mínimo de 58 ksi) ,1.

1.15 Titanio sin alear de grado 27 más 0,08 a 0,14 % de rutenio, 1.

1.16 Aleación de titanio de grado 28 (3 % de aluminio, 2,5 % de vanadio) más 0,08 a 0,14 % de rutenio, 1.

1.17 Aleación de titanio de grado 30T (0,3 % de cobalto, 0,05 % paladio), 1.

1.18 Aleación de titanio grado 31 (0,3 % cobalto, 0,05 % paladio), 1.

1.19 Aleación de titanio grado 33 (0,4 % níquel, 0,015 % paladio, 0,025 % rutenio, 0,15 % cromo), 1.

1.20 Titanio grado 34 aleación (0,4 % níquel, 0,015 % paladio, 0,025 % rutenio, 0,15 % cromo),1.

1.21 Aleación de titanio grado 35 (4,5 % aluminio, 2 % molibdeno, 1,6 % vanadio, 0,5 % hierro, 0,3 % silicio),1.

1.22 Aleación de titanio de grado 36 (45 % niobio), aleación de titanio de grado 37 1.

1.23 (1,5 % aluminio) y aleación de titanio de grado 38 1.

1.24 (4 % de aluminio, 2,5 % de vanadio, 1,5 % de hierro). Nota El material de grado 1H es idéntico al grado numérico correspondiente (es decir, Grado 2H = Grado 2) excepto por la UTS mínima garantizada más alta, y siempre podrá certificarse que cumple con los requisitos de su grado numérico correspondiente. Los grados 2H, 7H, 16H y 26H están destinados principalmente para uso en recipientes a presión. Los grados H se agregaron en respuesta a una solicitud de una asociación de usuarios basada en su estudio de más de 5200 informes de pruebas comerciales de grado 2, 7, 16 y 26, donde más del 99 % cumplió con el mínimo de 58 ksi UTS.

1.2 La tubería cubierta por esta especificación debe ser tratada térmicamente mediante al menos un alivio de tensión como se define en .

1.3. Los valores indicados en unidades de pulgada-libra deben considerarse como estándar. Los valores entre paréntesis son conversiones matemáticas a unidades SI que se proporcionan únicamente con fines informativos y no se consideran estándar.

ASTM B338-06a Documento de referencia

• ASTM A370 Métodos de prueba estándar y definiciones para pruebas mecánicas de productos de acero
• ASTM E120 Métodos de prueba estándar para el análisis químico de titanio y aleaciones de titanio (retirado en 2003)
• ASTM E1409 Método de prueba estándar para la determinación de oxígeno en titanio y aleaciones de titanio mediante la técnica de fusión de gas inerte
• ASTM E1447 Método de prueba estándar para la determinación de hidrógeno en titanio y aleaciones de titanio mediante el método de conductividad térmica por fusión de gas inerte
• ASTM E29 Práctica estándar para el uso de dígitos significativos en datos de prueba para determinar la conformidad con las especificaciones
• ASTM E8 Métodos de prueba estándar para pruebas de tensión de materiales metálicos

ASTM B338-06a Historia

• 2021 ASTM B338-17(2021) Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2017 ASTM B338-17e1 Especificación estándar para tubos de titanio y aleación de titanio sin soldadura y soldados para condensadores e intercambiadores de calor
• 2017 ASTM B338-17 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2014 ASTM B338-14 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2013 ASTM B338-13a Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2013 ASTM B338-13 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2010 ASTM B338-10e1 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2010 ASTM B338-10 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2009 ASTM B338-09 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2008 ASTM B338-08b Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2008 ASTM B338-08a Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2008 ASTM B338-08 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2006 ASTM B338-06a Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2006 ASTM B338-06 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2005 ASTM B338-05b Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2005 ASTM B338-05a Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2005 ASTM B338-05 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2003 ASTM B338-03 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2002 ASTM B338-02 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2001 ASTM B338-01a Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 2001 ASTM B338-01 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
• 1999 ASTM B338-99 Especificación estándar para tubos de titanio y aleación de titanio sin costura y soldados para condensadores e intercambiadores de calor
