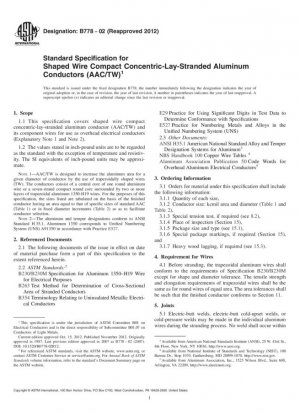

ASTM B778-02(2012) Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW) normas y especificaciones

Alcance: 1.1 Esta especificación cubre el conductor de aluminio trenzado de tendido concéntrico compacto de alambre conformado (AAC/TW) y sus alambres componentes para uso como conductores eléctricos aéreos (Nota explicativa 1 y Nota 2).

1.2 Los valores indicados en unidades de pulgada-libra deben considerarse como estándar con excepción de la temperatura y la resistividad. Los equivalentes SI de unidades pulgada-libra pueden ser aproximados. Nota 1: AAC/TW está diseñado para aumentar el área de aluminio para un diámetro determinado de conductor mediante el uso de alambres de forma trapezoidal (TW). Los conductores constan de un núcleo central de un alambre redondo de aluminio o un núcleo redondo compacto de siete hilos rodeado por dos o más capas de alambres trapezoidales de aluminio 1350-H19. Para los propósitos de esta especificación, los tamaños enumerados se tabulan sobre la base del conductor terminado que tiene un área igual a la de tamaños específicos de AAC estándar (Tabla 1) o en incrementos de diámetro fijo (Tabla 2) para facilitar la selección del conductor. .TABLA 1 Requisitos de construcción para conductores de aluminio trenzados concéntricos compactos con alambre conformado, dimensionados para tener áreas iguales al tamaño AAC Código WordA Tamaño del conductor AAC/TW Diámetro exterior nominal Número de alambres de aluminio Número de capas Masa nominal Resistencia nominal

ASTM B778-02(2012) Documento de referencia

ANSI H35.1 Sistemas de designación de aleaciones y temperamentos para aluminio*， 2025-04-18 Actualizar
ASTM B230/B230M Especificación estándar para alambre de aluminio 1350-H19 para fines eléctricos
ASTM B263 Método de prueba estándar para la determinación del área de la sección transversal de conductores trenzados
ASTM B354 Terminología estándar relacionada con conductores eléctricos metálicos no aislados
ASTM E29 Práctica estándar para el uso de dígitos significativos en datos de prueba para determinar la conformidad con las especificaciones
ASTM E527 Práctica estándar para numerar metales y aleaciones (UNS)

2022 ASTM B778-22 Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW)
2019 ASTM B778-19 Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW)
2014 ASTM B778-14 Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado 40;AAC/TW41;
2002 ASTM B778-02(2012) Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW)
2002 ASTM B778-02(2007) Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW)
2002 ASTM B778-02 Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW)
1997 ASTM B778-97 Especificación estándar para conductores de aluminio trenzados concéntricos compactos de alambre conformado (AAC/TW)
