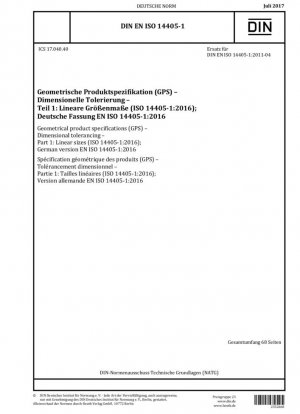

DIN EN ISO 14405-1:2017
Especificaciones geométricas de productos (GPS) - Tolerancias dimensionales - Parte 1: Tamaños lineales (ISO 14405-1:2016); Versión alemana EN ISO 14405-1:2016

Estándar No.

DIN EN ISO 14405-1:2017

Fecha de publicación

2017

Organización

German Institute for Standardization

Estado

ser reemplazado

Remplazado por

DIN EN ISO 14405-1:2017-07

Ultima versión

DIN EN ISO 14405-1:2024-06

Reemplazar

DIN EN ISO 14405-1:2011 DIN EN ISO 14405-1:2014

Alcance

Esta parte de la norma ISO 14405 introduce el operador de especificación predeterminado para las dimensiones lineales y define varios operadores de especificación especiales para las dimensiones lineales de los elementos de dimensión, como "cilindro", "esfera", "toroide", "círculo", "dos planos opuestos paralelos" o "dos líneas opuestas paralelas". También especifica los modificadores de especificación y la información de dibujo para estas dimensiones lineales. Esta parte de la norma ISO 14405 abarca las siguientes dimensiones lineales: dimensión local (dimensión de dos puntos, dimensión esférica, dimensión de sección transversal, dimensión de subárea); dimensión global (dimensión lineal global directa, dimensión de mínimos cuadrados, dimensión inscrita máxima, dimensión circunscrita mínima, dimensión minimax, dimensión lineal global indirecta, dimensión calculada, diámetro circunscrito, diámetro de área, diámetro de volumen). Medida de clasificación (medida máxima, medida mínima, medida media, mediana, media de las medidas máxima y mínima, rango de medidas, desviación estándar). Esta parte de la norma ISO 14405 especifica tolerancias para medidas de tamaño lineal para lo siguiente: una desviación límite + y/o --; un límite superior de tamaño (ULS) y/o un límite inferior de tamaño (LLS); un código de tolerancia ISO según la norma ISO 286-1 con o sin modificador(es).

DIN EN ISO 14405-1:2017 Documento de referencia

• DIN EN ISO 10579:2013 Especificaciones geométricas de producto (GPS) - Dimensionamiento y tolerancias - Piezas no rígidas (ISO 10579:2010 incluido Cor 1:2011); Versión alemana EN ISO 10579:2013
• DIN EN ISO 1101:2014 Especificaciones geométricas del producto (GPS) - Tolerancias geométricas - Tolerancias de forma, orientación, ubicación y excentricidad (ISO 1101:2012 + Cor. 1:2013); Versión alemana EN ISO 1101:2013
• DIN EN ISO 14638:2015 Especificaciones geométricas de producto (GPS) - Modelo matricial (ISO 14638:2015); Versión alemana EN ISO 14638:2015
• DIN EN ISO 17450-1:2012 Especificaciones geométricas de producto (GPS) - Conceptos generales - Parte 1: Modelo para especificación y verificación geométrica (ISO 17450-1:2011); Versión alemana EN ISO 17450-1:2011
• DIN EN ISO 17450-2:2013 Especificaciones geométricas de productos (GPS) - Conceptos generales - Parte 2: Principios básicos, especificaciones, operadores, incertidumbres y ambigüedades (ISO 17450-2:2012); Versión alemana EN ISO 17450-2:2012
• DIN EN ISO 17450-3:2016 Especificaciones geométricas de producto (GPS) - Conceptos generales - Parte 3: Características toleradas (ISO 17450-3:2016); Versión alemana EN ISO 17450-3:2016
• DIN EN ISO 286-1:2010 Especificación geométrica de producto (GPS) - Sistema de código ISO para tolerancias en tamaños lineales - Parte 1: Bases de tolerancias, desviaciones y ajustes (ISO 286-1:2010); Versión alemana EN ISO 286-1:2010
• DIN EN ISO 3098-2:2000 Documentación técnica del producto - Rotulación - Parte 2: Alfabeto latino, números y marcas (ISO 3098-2:2000); Versión alemana EN ISO 3098-2:2000
• DIN EN ISO 8015:2011 Especificaciones geométricas de producto (GPS) - Fundamentos - Conceptos, principios y reglas (ISO 8015:2011); Versión alemana EN ISO 8015:2011
• DIN EN ISO 81714-1:2010 Diseño de símbolos gráficos para uso en la documentación técnica de productos - Parte 1: Reglas básicas (ISO 81714-1:2010); Versión alemana EN ISO 81714-1:2010
• DIN ISO 2768-1:1991 Tolerancias generales; tolerancias para dimensiones lineales y angulares sin indicaciones de tolerancia individuales; idéntico a ISO 2768-1:1989
• ISO 10579:2010 Especificaciones geométricas de producto (GPS) - Dimensionamiento y tolerancias - Piezas no rígidas
• ISO 1101:2017 Especificaciones geométricas del producto (GPS) - Tolerancias geométricas - Tolerancias de forma, orientación, ubicación y alabeo
• ISO 14638:2015 Especificaciones geométricas de producto (GPS) - Modelo matricial
• ISO 17450-1:2011 Especificaciones geométricas de producto (GPS) - Conceptos generales - Parte 1: Modelo para especificación y verificación geométrica
• ISO 17450-2:2012 Especificaciones geométricas de productos (GPS) - Conceptos generales - Parte 2: Principios básicos, especificaciones, operadores, incertidumbres y ambigüedades
• ISO 17450-3:2016 Especificaciones geométricas de producto (GPS) - Conceptos generales - Parte 3: Características toleradas
• ISO 2768-1:1989 Tolerancias generales; parte 1: tolerancias para dimensiones lineales y angulares sin indicaciones de tolerancia individuales
• ISO 286-1:2010 Especificaciones geométricas de productos (GPS) - Sistema de códigos ISO para tolerancias en tamaños lineales - Parte 1: Bases de tolerancias, desviaciones y ajustes
• ISO 3098-2:2000 Documentación técnica del producto - Rotulación - Parte 2: Alfabeto latino, cifras y marcas
• ISO 492:2014 Rodamientos - Rodamientos radiales - Tolerancias dimensionales y geométricas
• ISO 8015:2011 Especificaciones geométricas de producto (GPS) - Fundamentos - Conceptos, principios y reglas
• ISO 81714-1 Diseño de símbolos gráficos para uso en la documentación técnica de productos - Parte 1: Reglas básicas
• ISO/TS 17863:2013 Especificación geométrica de producto (GPS): tolerancias geométricas de conjuntos móviles*， 2026-03-26 Actualizar

DIN EN ISO 14405-1:2017 Historia

• 2024 DIN EN ISO 14405-1:2024-06 Especificación Geométrica y Dimensional del Producto (GPS) - Tolerancias Dimensionales - Parte 1: Dimensiones Líneales (ISO/DIS 14405-1:2024); Versión Alemana y Inglesa prEN ISO 14405-1:2024
• 2017 DIN EN ISO 14405-1:2017-07 Especificaciones geométricas de productos (GPS) - Tolerancias dimensionales - Parte 1: Tamaños lineales (ISO 14405-1:2016); Versión alemana EN ISO 14405-1:2016
• 2017 DIN EN ISO 14405-1:2017 Especificaciones geométricas de productos (GPS) - Tolerancias dimensionales - Parte 1: Tamaños lineales (ISO 14405-1:2016); Versión alemana EN ISO 14405-1:2016
• 2011 DIN EN ISO 14405-1:2011 Especificaciones geométricas de productos (GPS) - Tolerancias dimensionales - Parte 1: Tamaños lineales (ISO 14405-1:2010); Versión alemana EN ISO 14405-1:2010
• 2009 DIN EN ISO 14405-1 E:2009-09 Documento de proyecto - Especificación geométrica del producto (GPS) - Tolerancia dimensional - Parte 1: Tamaños lineales (ISO/DIS 14405-1:2009); versión alemana prEN ISO 14405-1:2009
• 0000 DIN EN ISO 14405-1:2009
• 1987 DIN 7167:1987 Relación entre tolerancias de tamaño, forma y paralelismo; requisito de sobre sin indicación individual en el dibujo
