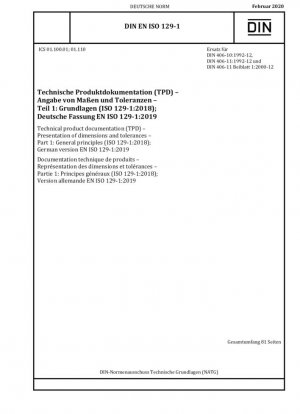

DIN EN ISO 129-1:2020
Documentación técnica de producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)

Estándar No.

DIN EN ISO 129-1:2020

Fecha de publicación

2020

Organización

German Institute for Standardization

Estado

ser reemplazado

Remplazado por

DIN EN ISO 129-1:2020-02

Ultima versión

DIN EN ISO 129-1:2022-02

Alcance

Este documento establece los principios generales para especificar dimensiones y sus tolerancias asociadas, aplicables a dibujos técnicos 2D en todos los campos e industrias, así como a aplicaciones 3D. Este documento no cubre la aplicación de tolerancias dimensionales ni su significado. Consulte la norma ISO 14405-1 para conocer los principios de tolerancia. Este documento solo puede utilizarse para describir el modelo nominal de un dibujo, no el modelo de superficie no ideal (modelo de piel) utilizado para fines de tolerancia (para obtener más información sobre las especificaciones de tolerancia, consulte la lista de normas GPS citadas como referencias normativas o bibliográficas). De acuerdo con la serie de normas ISO 14405, la especificación de una indicación de tolerancia es inequívoca cuando se aplica a una dimensión que representa una dimensión dimensional y ambigua cuando la dimensión no es una dimensión dimensional. Todas las reglas establecidas en este documento son aplicables a cualquier tipo de dibujo (véase la norma ISO 29845). Además, este documento introduce el concepto de indicadores de propiedades, longitud desarrollada, intermedios, indicadores de área, instrucciones de marcado e instrucciones textuales.

DIN EN ISO 129-1:2020 Documento de referencia

• ISO 10209 Documentación técnica del producto — Vocabulario — Términos relacionados con dibujos técnicos, definición del producto y documentación relacionada*， 2022-02-28 Actualizar
• ISO 1101 Especificaciones geométricas del producto (GPS) - Tolerancias geométricas - Tolerancias de forma, orientación, ubicación y alabeo
• ISO 13715 Documentación técnica del producto - Bordes de forma indefinida - Indicación y dimensionamiento
• ISO 14405 Especificaciones geométricas del producto (GPS). Tolerancia dimensional. Parte 3: Tamaños angulares.
• ISO 15786 Dibujos técnicos: representación y dimensionamiento simplificados de agujeros.
• ISO 2538-1 Especificaciones geométricas de producto (GPS) - Cuñas - Parte 1: Series de ángulos y pendientes
• ISO 2538-2 Especificaciones geométricas de producto (GPS) - Cuñas - Parte 2: Dimensionamiento y tolerancias
• ISO 286-1 Especificaciones geométricas de productos (GPS) - Sistema de códigos ISO para tolerancias en tamaños lineales - Parte 1: Bases de tolerancias, desviaciones y ajustes; Corrigendum técnico 1
• ISO 29845 Documentación técnica del producto - Tipos de documentos
• ISO 3040 Especificaciones geométricas de producto (GPS) - Dimensionamiento y tolerancias - Conos
• ISO 3098 Documentación técnica del producto - Rotulación - Parte 6: Alfabeto cirílico
• ISO 6284 Documentación técnica del producto — Documentación de construcción — Indicación de desviaciones límite*， 2023-05-01 Actualizar
• ISO 6410-1 Dibujos tecnicos; roscas de tornillos y piezas roscadas; parte 1: convenciones generales
• ISO 6428 Dibujos tecnicos; Requisitos para microcopiar
• ISO 81714-1 Diseño de símbolos gráficos para uso en la documentación técnica de productos - Parte 1: Reglas básicas
• ISO/TS 8062-2 Especificaciones geométricas de producto (GPS) - Tolerancias dimensionales y geométricas para piezas moldeadas - Parte 2: Reglas

DIN EN ISO 129-1:2020 Historia

• 2022 DIN EN ISO 129-1:2022-02 Documentación técnica del producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021
• 2022 DIN EN ISO 129-1:2022 Documentación técnica del producto (TPD) – Especificación de dimensiones y tolerancias – Parte 1: Conceptos básicos (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021
• 2020 DIN EN ISO 129-1/A1:2020-09 Documento borrador - Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales - Modificación 1 (ISO 129-1:2018/Amd.1:2020); versión en alemán e inglés EN ISO 129-1:2019/prA1:2020
• 2020 DIN EN ISO 129-1:2020-02 Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)
• 2020 DIN EN ISO 129-1:2020 Documentación técnica de producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)
• 2019 DIN EN ISO 129-1:2019-05 Documento borrador - Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018); versión en alemán e inglés prEN ISO 129-1:2019
• 2019 DIN EN ISO 129-1 E:2019 Borrador de Documento - Documentación técnica del producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018); Versión alemana e inglesa prEN ISO 129-1:2019
• 1970 DIN EN ISO 129-1:1970
