DIN EN ISO 129-1:2022

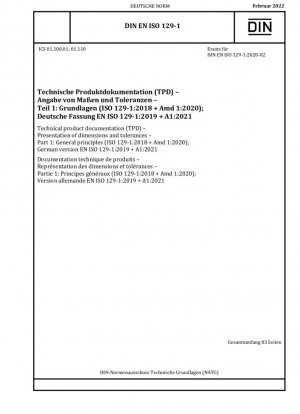

Documentación técnica del producto (TPD) – Especificación de dimensiones y tolerancias – Parte 1: Conceptos básicos (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021

Estándar No.

DIN EN ISO 129-1:2022

Fecha de publicación

2022

Organización

German Institute for Standardization

Estado

ser reemplazado

Remplazado por

DIN EN ISO 129-1:2022-02

Ultima versión

DIN EN ISO 129-1:2022-02

Alcance

Este documento especifica los principios generales para el dimensionamiento y tolerancias en dibujos técnicos. Se aplica a dibujos 2D en todas las industrias y campos y también se puede aplicar a aplicaciones 3D. Este documento no cubre la aplicación y el significado de las tolerancias dimensionales. Para conocer los principios de tolerancia, consulte la norma ISO 14405-1. Este documento está destinado únicamente a describir el modelo nominal para dibujos y no es aplicable a modelos de superficies no ideales (modelos de piel), que se utilizan con fines de tolerancia. Con respecto a la serie de normas ISO 14405, cuando se aplican indicaciones de tolerancia para indicar dimensiones, las indicaciones son únicas; Cuando se aplican a no dimensiones, no son únicas. Todas las reglas de este documento se aplican a cualquier tipo de dibujo (véase ISO 29845). Además, este documento presenta los conceptos de indicadores de propiedad, longitudes desarrolladas, símbolos "intermedios", indicadores de área, anotaciones de etiquetas y descripciones de texto.

DIN EN ISO 129-1:2022 Documento de referencia

• ISO 10209 Documentación técnica del producto — Vocabulario — Términos relacionados con dibujos técnicos, definición del producto y documentación relacionada*， 2022-02-28 Actualizar
• ISO 128-24:2014 Dibujos técnicos - Principios generales de presentación - Parte 24: Líneas en dibujos de ingeniería mecánica
• ISO 14405 Especificaciones geométricas del producto (GPS). Tolerancia dimensional. Parte 3: Tamaños angulares.
• ISO 3098 Documentación técnica del producto - Rotulación - Parte 6: Alfabeto cirílico
• ISO 81714-1 Diseño de símbolos gráficos para uso en la documentación técnica de productos - Parte 1: Reglas básicas

DIN EN ISO 129-1:2022 Historia

• 2022 DIN EN ISO 129-1:2022-02 Documentación técnica del producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021
• 2022 DIN EN ISO 129-1:2022 Documentación técnica del producto (TPD) – Especificación de dimensiones y tolerancias – Parte 1: Conceptos básicos (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021
• 2020 DIN EN ISO 129-1/A1:2020-09 Documento borrador - Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales - Modificación 1 (ISO 129-1:2018/Amd.1:2020); versión en alemán e inglés EN ISO 129-1:2019/prA1:2020
• 2020 DIN EN ISO 129-1:2020-02 Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)
• 2020 DIN EN ISO 129-1:2020 Documentación técnica de producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)
• 2019 DIN EN ISO 129-1:2019-05 Documento borrador - Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018); versión en alemán e inglés prEN ISO 129-1:2019
• 2019 DIN EN ISO 129-1 E:2019 Borrador de Documento - Documentación técnica del producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018); Versión alemana e inglesa prEN ISO 129-1:2019
• 1970 DIN EN ISO 129-1:1970
