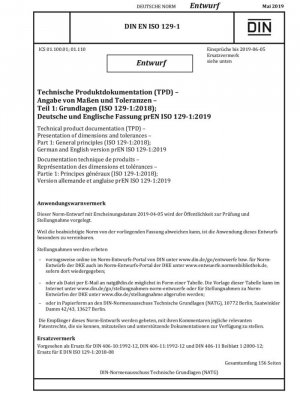

DIN EN ISO 129-1 E:2019-05
Documentación técnica del producto (TPD) Especificaciones dimensionales y de tolerancia Parte 1: Conceptos básicos (borrador)

Estándar No.

DIN EN ISO 129-1 E:2019-05

Fecha de publicación

2019

Organización

German Institute for Standardization

Estado

ser reemplazado 2020-02

Remplazado por

DIN EN ISO 129-1:2020

Ultima versión

DIN EN ISO 129-1:2022-02

Alcance

Este documento establece principios generales para la representación de dimensiones y tolerancias relacionadas en dibujos técnicos 2D aplicables a todas las disciplinas e industrias y también pueden aplicarse a aplicaciones 3D. Este documento no cubre la aplicación de tolerancias dimensionales y su significado. Para conocer los principios de tolerancia, consulte la norma ISO 14405-1. Este documento está destinado únicamente a describir modelos nominales para dibujos y no está destinado a ser utilizado como modelos de superficie no ideales para fines de tolerancia (para obtener más información sobre las especificaciones de tolerancia, consulte la lista de normas PS que figuran en las referencias normativas o la bibliografía). Teniendo en cuenta la serie ISO 14405, la representación de las indicaciones de tolerancia es unívoca cuando se aplica a dimensiones y ambigua cuando se aplica a dimensiones distintas de las dimensiones. Todas las reglas presentadas en este documento se aplican a cualquier tipo de dibujo (véase ISO 29845). Además, este artículo presenta el concepto de indicadores de atributos, incluida la longitud entre indicadores de superficie, anotaciones de histéresis e instrucciones de texto. Todas las ilustraciones se muestran solo en vista 2D. NOTA 2 Para información adicional y detalles sobre obras de construcción, véase ISO 6284.

DIN EN ISO 129-1 E:2019-05 Documento de referencia

• ISO 10209 Documentación técnica del producto — Vocabulario — Términos relacionados con dibujos técnicos, definición del producto y documentación relacionada*， 2022-02-28 Actualizar
• ISO 128-24:2014 Dibujos técnicos - Principios generales de presentación - Parte 24: Líneas en dibujos de ingeniería mecánica
• ISO 14405 Especificaciones geométricas del producto (GPS). Tolerancia dimensional. Parte 3: Tamaños angulares.
• ISO 3098 Documentación técnica del producto - Rotulación - Parte 6: Alfabeto cirílico
• ISO 81714-1 Diseño de símbolos gráficos para uso en la documentación técnica de productos - Parte 1: Reglas básicas

DIN EN ISO 129-1 E:2019-05 Historia

• 2022 DIN EN ISO 129-1:2022-02 Documentación técnica del producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021
• 2022 DIN EN ISO 129-1:2022 Documentación técnica del producto (TPD) – Especificación de dimensiones y tolerancias – Parte 1: Conceptos básicos (ISO 129-1:2018 + Amd 1:2020); Versión alemana EN ISO 129-1:2019 + A1:2021
• 2020 DIN EN ISO 129-1/A1:2020-09 Documento borrador - Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales - Modificación 1 (ISO 129-1:2018/Amd.1:2020); versión en alemán e inglés EN ISO 129-1:2019/prA1:2020
• 2020 DIN EN ISO 129-1:2020-02 Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)
• 2020 DIN EN ISO 129-1:2020 Documentación técnica de producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018)
• 2019 DIN EN ISO 129-1:2019-05 Documento borrador - Documentación técnica de producto (DTP) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018); versión en alemán e inglés prEN ISO 129-1:2019
• 2019 DIN EN ISO 129-1 E:2019 Borrador de Documento - Documentación técnica del producto (TPD) - Presentación de dimensiones y tolerancias - Parte 1: Principios generales (ISO 129-1:2018); Versión alemana e inglesa prEN ISO 129-1:2019
• 1970 DIN EN ISO 129-1:1970
